하이록 Hy-Lok · 국산튜브·배관 피팅

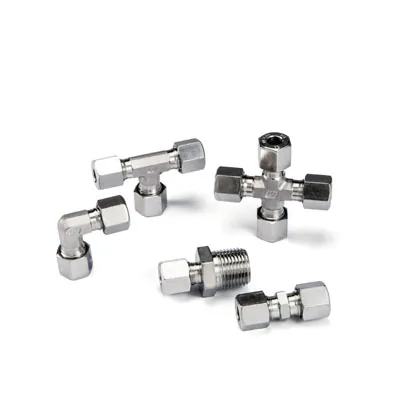

하이록 DIN 24° 유압 메일 커넥터 DMC-G / DMC-GED (BSPP·PF)
가격문의사이즈·재질별 견적 — 장바구니에 담아 요청하시면 당일 회신
튜브×평행나사 G(PF) 스터드 커넥터. Form B(커팅면) 또는 ED-링(Form E) 씰. 유압 펌프·실린더·밸브 포트 연결 표준품.
세금계산서
발행 요청 가능
발행 요청 가능
대량·B2B
견적 대응
견적 대응
평일 08:30–18:00
전화·카카오 상담
전화·카카오 상담
상세 사양
- 시리즈
- 24° Tube Fittings DIN 2353 / ISO 8434-1 (카탈로그 H-230TF, 2016) — 싱글 커팅링
- 재질
- 탄소강(Cr6+ free 표면처리, 120℃ 이하) / SUS316·1.4571 / 황동
- 사용압력(PN)
- LL 100bar / L 6~18: 탄소강 400~500·SUS 315bar, 22~42: 160~250bar / S 6~14: 630~800bar, 16~25: 400~420bar (형식·소재별 상이, 품번별 표 확인)
- 사용온도
- 탄소강 -40~120℃ / SUS(1.4571) -60~400℃(온도별 감압) / 씰 NBR -35~100℃·FKM -25~200℃
- 호환
- EO·EMB·VOLZ·VOSS·WALPRO 대응 품번표 수록(호환 형식)
- 주문품번 규칙
- 형식-튜브OD+시리즈(LL/L/S)-[나사]-[ED]-재질. 예) DMC-10L-02GED-S316, DT-12S-S316
- 형식
- Male Connector ISO/BSP Parallel — DMC-G(Form B 커팅면), DMC-GED(ED-Ring, NBR 표준·FKM 옵션)
- 참고
- 메트릭 나사(DMC-M/MED), NPT(DMC-N), 테이퍼(DMC-R)도 카탈로그 수록
- 브랜드
- 하이록
- 카테고리
- 튜브·배관 피팅
전체 옵션 목록 (22)
- L 6mm×G1/8 / DMC06L-01G
- L 6mm×G1/4 / DMC06L-02G
- L 8mm×G1/4 / DMC08L-02G
- L 10mm×G1/4 / DMC10L-02G
- L 10mm×G3/8 / DMC10L-03G
- L 12mm×G3/8 / DMC12L-03G
- L 12mm×G1/2 / DMC12L-04G
- L 15mm×G1/2 / DMC15L-04G
- L 18mm×G1/2 / DMC18L-04G
- L 22mm×G3/4 / DMC22L-06G
- L 28mm×G1 / DMC28L-08G
- S 8mm×G1/4 / DMC08S-02G
- S 10mm×G3/8 / DMC10S-03G
- S 12mm×G1/2 / DMC12S-04G
- S 16mm×G1/2 / DMC16S-04G
- S 20mm×G3/4 / DMC20S-06G
- S 25mm×G1 / DMC25S-08G
- Form B 커팅면(기본) / …G
- ED-링(NBR) / …GED (예: DMC12L-04GED)
- 탄소강(Cr6+ free 표면처리) / STEL
- SUS316 / S316
- 1.4571 / 4571
- 2-페럴 튜브피팅프런트·백 페럴이 튜브를 물어 진동·고압에서도 새지 않습니다.
- SUS316 · 황동하이록(Hy-Lok) 국산. 계장·유압·가스 라인용.
- 인치·미리 구분인치 튜브와 미리 튜브는 섞어 쓸 수 없습니다.
튜브 사이즈 고르는 법
튜브 바깥지름(OD)에 맞춰 고릅니다. 인치(1/8"~1")와 미리(6~25mm) 제품은 서로 맞지 않습니다.
- 인치 1/4"
6.35mm 튜브
- 인치 3/8"
9.53mm 튜브
- 인치 1/2"
12.7mm 튜브
- 미리 6mm
6mm 튜브
- 미리 10mm
10mm 튜브
- 미리 12mm
12mm 튜브
미리용은 바디·너트에 단차 표시가 있습니다. 기존 피팅이 있으면 사진을 보내 주시면 확인해 드립니다.
사용 방법
- 튜브를 직각으로 자르고 거스러미를 없앱니다.
- 튜브를 피팅 끝까지 넣고 너트를 손으로 조입니다.
- 너트에 표시를 하고 스패너로 1-1/4바퀴 더 조입니다(1/4" 이상 기준, 1/16~3/16"은 3/4바퀴).
주의사항
- 다른 회사 페럴·너트를 섞어 쓰지 마세요.
- 다시 조립할 때는 원래 위치까지만 조이고 살짝 더 조입니다.
- 튜브 두께에 따라 사용압력이 다릅니다. 고압 라인은 튜브 규격을 알려 주세요.
함께 사면 좋은 상품
자주 묻는 질문
다른 회사 튜브피팅과 섞어 써도 되나요?
권장하지 않습니다. 페럴 형상이 달라 누설될 수 있으니 같은 브랜드로 맞춰 주세요.
가격이 '견적'으로 나오는 옵션은요?
가격 미등록 규격입니다. 옵션을 담아 요청하시면 단가와 납기를 안내합니다.
대량·법인 단가가 따로 있나요?
장바구니에 담고 '견적 요청'을 누르면 수량별 단가로 당일 회신합니다.
배송·교환·증빙
- 배송
- 주문 확인 후 출고 일정을 안내합니다 · 배송비 3,500원, 10만원 이상 무료
- 교환·반품
- 단순 변심은 받은 날부터 7일 이내, 불량·오배송은 3개월 이내 (교환·환불 정책)
- 증빙
- 세금계산서·현금영수증 발행 · 대량·법인 구매는 장바구니에서 견적 요청
