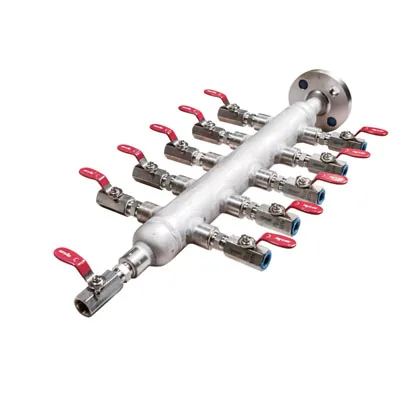

하이록 에어 매니폴드 AM 시리즈 (주문제작, 2~20포트)

가격문의사이즈·재질별 견적 — 장바구니에 담아 요청하시면 당일 회신

계장공기 분배용 에어 매니폴드. 1"/2" 헤더, 출구 2~20포트, 볼밸브/니들밸브 장착, 40bar. 사양 맞춤 견적형.

전화 견적견적문의

사이즈·수량별 단가로 견적 후 안내합니다(부가세 포함 견적, 세금계산서 발행). 사이즈를 고르고 장바구니에 담아 한 번에 요청하세요.

세금계산서
발행 요청 가능
대량·B2B
견적 대응
평일 08:30–18:00
전화·카카오 상담

상세 사양

시리즈
AM Series Air Manifold (카탈로그 H-AirManifolds, 2023)
재질
SUS(A312 TP316 파이프·WP316 캡, 산세) / 탄소강(A106, 아연도금 또는 도장)
사용압력
최대 40bar, 100% 압력시험
헤더
Pipe N.B. 1"·2"(표준), 3"·4"(옵션)
출구
2~20포트, 편측/양측, Hy-Lok 튜브엔드 또는 수/암나사, 1/4·1/2·3/4" 볼밸브(푸시턴 옵션) 또는 니들밸브
인렛
ANSI/JIS 플랜지 또는 나사
기타
2" 파이프·벽·랙 브래킷 옵션, ASME 3.1B 성적서
브랜드
하이록
카테고리
계장 밸브·매니폴드
전체 옵션 목록 (4)
  • 헤더 1" 출구 2~20포트 / AM(주문제작·품번 견적시 부여)
  • 헤더 2" 출구 2~20포트 / AM(주문제작·품번 견적시 부여)
  • SUS316 / S316
  • 탄소강 / STEL
  • 계장용 밸브니들·게이지·체크·릴리프·필터 — 압력계·계장 라인 제어.
  • 하이록 국산SUS316 표준, 끝단·사이즈·옵션별 품번 지정.
  • 품번 견적끝단·사이즈를 고르면 정확한 품번으로 견적합니다.
계장 패널 (예시)
계장 패널 (예시)

사용 방법

  1. 체크·릴리프 밸브는 바디의 흐름 방향 화살표에 맞춰 설치합니다.
  2. 튜브 끝단은 튜브피팅 체결 방법(손조임 후 1-1/4바퀴)을 따릅니다.

주의사항

  • 릴리프 밸브 설정압은 계통 최고 압력보다 낮게 맞추세요.
  • 사용 압력·온도는 재질·시트에 따라 다릅니다. 조건을 알려 주시면 확인해 드립니다.
