퀵카플러 기초
퀵카플러(Quick Coupling, 퀵커플링)는 공구 없이 호스를 빠르게 꽂고 뺄 수 있게 해 주는 연결구입니다. 구조만 알아도 고르기가 훨씬 쉬워집니다.
카플러는 항상 두 짝이 한 세트입니다. 현장에서는 부르는 이름이 여러 가지라 헷갈리기 쉬우니 아래 표로 정리해 두세요.
부품 이름 정리
| 현장 용어 | 정식 용어 | 설명 |
|---|---|---|
| 암카플러 · 소켓 · 커플러 | Coupling / Socket (Female) | 슬리브(바깥 링)나 너트가 달린 쪽. 보통 공급(압력이 오는) 쪽 호스·배관에 답니다. |
| 수카플러 · 니플 · 플러그 | Nipple / Plug (Male) | 소켓에 꽂히는 쪽. 보통 공구·어태치먼트(장비) 쪽에 답니다. |
| 밸브 | Valve (Shut-off valve) | 분리했을 때 기름·공기가 새지 않게 막아 주는 내부 마개. 형식에 따라 포핏·볼·플랫페이스로 나뉩니다. |
| 오링 · 씰 | O-ring / Seal | 체결부의 누유를 막는 고무 링. 재질은 NBR(니트릴)이 일반적이고 고온용 HNBR·FKM 등이 있습니다. |
| 더스트캡 | Dust cap / Dust plug | 분리 상태에서 먼지·흙이 들어가지 않게 씌우는 캡. |
표를 좌우로 밀어서 보세요
밸브 형식 비교
| 형식 | 모양 | 장점 | 주의할 점 | 대표 용도 |
|---|---|---|---|---|
| 포핏형 (Poppet) | 버섯 모양 마개가 스프링으로 닫힘 | 구조가 단순하고 고압에 강함, 가격이 합리적 | 분리할 때 소량의 기름이 묻어 나오고, 오염물이 끼기 쉬움 | ISO 7241 A형(농기계·일반 유압) |
| 볼형 (Ball) | 쇠구슬이 시트를 막음 | 작고 가벼움, 저압 범용 | 고압·맥동이 크면 볼·시트가 손상되기 쉬움 | 일반 유압·공압 |
| 플랫페이스형 (Flat-face) | 양쪽 끝면이 평평하게 맞닿음 | 분리 시 기름이 거의 묻지 않음(논스필·논드립), 걸레로 닦기 쉬워 오염 유입이 적음 | 같은 사이즈라도 제조사·규격 간 호환을 꼭 확인 | 굴삭기·건설장비 어태치먼트, ISO 16028 |
표를 좌우로 밀어서 보세요
체결(잠금) 방식 비교
| 방식 | 체결 동작 | 특징 | 이런 곳에 |
|---|---|---|---|
| 슬리브식 (Push-to-connect / 원터치) | 슬리브를 당기고 밀어 넣으면 볼이 걸려 잠김 | 가장 빠름. 한 손으로도 가능한 제품이 많음 | 공압 공구, 일반 유압, 농기계 |
| 스크류식 (Screw-to-connect) | 너트를 돌려서 조임 | 진동·맥동에 강하고 빠지지 않음. 잔압이 있을 때도 나사 힘으로 밀어 넣는 구조가 많음 | 브레이커·크러셔 등 진동이 큰 어태치먼트, 고압 라인 |
| 트위스트록 (Twist-lock) | 꽂은 뒤 슬리브를 돌려 잠금 | 스크류식처럼 단단하면서 조작이 간편 | 건설·해체 장비 (예: CEJN TLX) |
| 베이어넷 (Bayonet) | 핀·홈을 맞춰 끼우고 레버·링을 돌려 고정 | 한 손 조작, 공구 불필요. 진동에 강한 고정 | 어태치먼트 교체가 잦은 현장 (예: CEJN BLX) |
표를 좌우로 밀어서 보세요
한 줄 요약
진동 큰 굴삭기 어태치먼트 = 플랫페이스 + 스크류(또는 트위스트·베이어넷), 자주 꽂고 빼는 공압·일반 유압 = 슬리브식(원터치).
02
규격 고르는 법
카플러는 '모양(규격)'이 같아야 서로 꽂힙니다. 사이즈만 같다고 맞는 게 아닙니다. 규격 → 사이즈 → 나사 순서로 확인하세요.
자주 쓰는 ISO 규격
| 규격 | 정식 명칭(요약) | 형태 | 주로 쓰는 곳 |
|---|---|---|---|
| ISO 7241 Series A | 유압 퀵카플러 치수·요구사항 (A 시리즈) | 포핏형 슬리브식 | 유럽 중심, 전 세계 농기계·임업기계에서 선호 (농기계용 추가 요구사항은 ISO 5675) |
| ISO 7241 Series B | 유압 퀵카플러 치수·요구사항 (B 시리즈) | 볼·포핏형 슬리브식 | 북미 중심, 화학산업 등 |
| ISO 16028 | 플랫페이스(Flush-face)형 유압 퀵카플러 | 플랫페이스 슬리브식 | 건설장비·어태치먼트, 기름 묻으면 안 되는 곳. 2023년판 기준 사이즈에 따라 10~31.5 MPa(100~315 bar)급 |
| ISO 14541 | 스크류 체결식(Screw-to-connect) 범용 유압 퀵카플러 | 나사 체결 | 진동·맥동이 큰 라인 |
| ISO 14540 | 72 MPa(720 bar)급 나사 체결식 카플러 (P형 포핏 / S형 볼) | 나사 체결 | 고압 유압공구 |
| ISO 15171-2 | 유압 측정용 테스트 포인트 (압력계 연결구) | 나사 체결 테스트 니플 | 압력 점검·에어빼기 (예: CEJN Press-Check 359) |
| ISO 6150 | 공압용 원통형 퀵카플러 (10·16·25 bar급) — 플러그(니플) 치수 규정 | 슬리브식 | 에어 공구·컴프레서 라인 |
표를 좌우로 밀어서 보세요
A형과 B형은 서로 안 맞습니다
ISO 7241 A와 B는 같은 1/2"라도 니플 모양이 달라 섞어 쓰면 안 됩니다. 억지로 걸려도 밀봉이 안 되거나 압력에서 빠질 수 있습니다. 플랫페이스(ISO 16028)도 제조사 간 호환 여부를 카탈로그로 확인하세요.
카플러 몸통 끝의 '나사'는 호스 피팅·장비 포트와 연결되는 부분입니다. 국내 현장에서는 일본식 표기(PT·PF)와 국제 표기(R/Rc·G, BSPT·BSPP)가 섞여 쓰입니다.
나사 규격 구분법
| 현장 표기 | 국제 표기 | 모양 | 밀봉 방식 | 알아보는 법 |
|---|---|---|---|---|
| PT | R(수)/Rc(암), BSPT — ISO 7-1 | 테이퍼(끝으로 갈수록 가늘어짐), 나사산 55° | 나사 자체로 밀봉 (테프론·실런트 사용) | 끝이 가늘고, 감을수록 빡빡해짐 |
| PF | G, BSPP — ISO 228-1 | 평행(굵기 일정), 나사산 55° | 오링·본디드씰·가스켓으로 밀봉 | 굵기가 일정, 끝까지 술술 들어감. 유럽산 카플러 기본 나사 |
| NPT | NPT — ASME B1.20.1 | 테이퍼, 나사산 60° | 나사 자체로 밀봉 | 미국산 장비. PT와 비슷해 보이지만 피치·각도가 달라 혼용 금지 |
| JIC | SAE J514 37° 플레어 | UNF 평행나사 + 37° 원뿔면 | 금속 원뿔면끼리 밀착 | 수나사 끝이 37° 경사면. 미국계 건설장비 호스 |
| ORFS | SAE J1453 오링 페이스씰 | UN/UNF 평행나사 + 평평한 끝면에 오링 | 끝면 오링 | 수나사 끝면에 오링 홈이 있음. 고압·누유 방지용 |
표를 좌우로 밀어서 보세요
사이즈별 나사 치수 참고 (실측해서 비교하세요)
| 호칭 | PF(G)·PT(R) 바깥지름 | PF·PT 산 수(1인치당) | NPT 바깥지름 | NPT 산 수 |
|---|---|---|---|---|
| 1/4" | 13.16 mm | 19 | 13.72 mm | 18 |
| 3/8" | 16.66 mm | 19 | 17.15 mm | 18 |
| 1/2" | 20.96 mm | 14 | 21.34 mm | 14 |
| 3/4" | 26.44 mm | 14 | 26.67 mm | 14 |
| 1" | 33.25 mm | 11 | 33.40 mm | 11.5 |
표를 좌우로 밀어서 보세요
BSP(PF·PT)는 ISO 228-1/ISO 7-1, NPT는 ASME B1.20.1의 기준 바깥지름. 1/2"·3/4"는 산 수가 같아 바깥지름과 나사산 각도(55° vs 60°)로 구분합니다. 피치게이지가 있으면 가장 확실합니다.
카플러 사이즈(1/4", 3/8", 1/2" …)는 보통 '몸통 크기(유로 크기)'를 말하고, 나사 크기와 다를 수 있습니다. 예를 들어 1/2" 카플러에 G3/4 나사가 달린 제품도 있습니다. 주문할 때는 '바디 사이즈'와 '나사 규격·크기'를 따로 확인하세요.
사이즈와 유량 감각 — CEJN TLX 기준 예시
| 바디 사이즈 | 대시(-) 호칭 | 권장 연속 유량 (압력손실 3 bar 기준) |
|---|---|---|
| 3/8" | -06 | 40 L/min |
| 1/2" | -08 | 93 L/min |
| 3/4" | -12 | 169 L/min |
| 1" | -16 | 291 L/min |
| 1 1/4" | -20 | 400 L/min |
| 1 1/2" | -24 | 740 L/min |
표를 좌우로 밀어서 보세요
출처: CEJN TLX 브로셔(09 0012 620/2020-06). 이 유량을 계속 넘기면 압력손실·발열이 커지므로 한 사이즈 큰 것을 검토하라고 제조사가 안내합니다. 다른 제품·밸브 형식은 수치가 다르니 해당 카탈로그를 확인하세요.
사이즈를 모를 때
① 기존 카플러에 새겨진 품번·브랜드 사진 ② 나사 바깥지름 실측값 ③ 장비 모델명(톤급)만 알려 주셔도 KNGS에서 맞는 규격을 찾아 드립니다.
관련 상품: 에어·가스 카플러 · 유압 카플러·오토독 · 초고압 카플러·호스
03
압력 이해하기
카탈로그의 '사용압력'과 '파열압력'은 전혀 다른 숫자입니다. 장비의 최고압력이 카플러의 최대 사용압력 이하인지만 보면 됩니다.
압력 용어
| 용어 | 영문 | 뜻 |
|---|---|---|
| 최대 사용압력 | Max. working pressure | 계속 써도 되는 최고 압력. 선택 기준은 이 값입니다. |
| 파열(파괴)압력 | Min. burst pressure | 시험에서 터지는 최소 압력. 이 압력까지 써도 된다는 뜻이 아닙니다. |
| 체결 시 / 분리 시 | Connected / Disconnected | 꽂혀 있을 때와 빠져 있을 때 견디는 압력이 다를 수 있습니다. 예: CEJN TLX 3/4"는 체결 420 bar, 분리 400 bar. |
| 서지·맥동 | Surge / Pressure impulse | 브레이커처럼 순간적으로 치솟는 압력과 유량. 평소 압력보다 몇 배 높을 수 있어 내구성에 큰 영향을 줍니다. |
표를 좌우로 밀어서 보세요
안전계수 4:1
유압 카플러는 보통 파열압력이 최대 사용압력의 약 4배 이상이 되도록 만듭니다(동적·맥동 사용 기준으로 업계에서 널리 쓰는 비율). 예: CEJN TLX 1" — 사용 420 bar / 파열 1,680 bar = 4배. 반대로, 파열압력만 적힌 제품은 4로 나눈 값을 넘겨 쓰지 않는 것이 안전합니다.
압력 단위 환산표
| bar | MPa | psi | kgf/cm² |
|---|---|---|---|
| 7 | 0.7 | 102 | 7.1 |
| 10 | 1.0 | 145 | 10.2 |
| 16 | 1.6 | 232 | 16.3 |
| 25 | 2.5 | 363 | 25.5 |
| 100 | 10 | 1,450 | 102.0 |
| 210 | 21 | 3,046 | 214.1 |
| 250 | 25 | 3,626 | 254.9 |
| 300 | 30 | 4,351 | 305.9 |
| 350 | 35 | 5,076 | 356.9 |
| 420 | 42 | 6,092 | 428.3 |
| 700 | 70 | 10,153 | 713.8 |
표를 좌우로 밀어서 보세요
1 MPa = 10 bar, 1 bar = 14.504 psi, 1 kgf/cm² = 0.981 bar. 현장에서는 kgf/cm²와 bar를 거의 같게 보지만 정확히는 약 2% 차이가 납니다.
압력 고를 때 체크
- 장비 메인 릴리프 압력(최고압)을 매뉴얼에서 확인 → 카플러 최대 사용압력이 그보다 높아야 합니다.
- 브레이커·크러셔처럼 맥동이 큰 라인은 압력 여유와 임펄스 시험 성능이 좋은 제품을 고르세요.
- 에어(공압) 카플러는 보통 10~16 bar급입니다. 유압 라인에 쓰면 절대 안 됩니다.
- 호스·피팅·카플러 중 가장 낮은 정격이 그 라인의 한계입니다.
관련 상품: 압력계 · 초고압 카플러·호스
04
잔압 때문에 안 꽂힐 때
어제는 잘 꽂히던 카플러가 오늘 안 들어간다면 대부분 '잔압(잔류압력)'이 원인입니다. 호스 안에 갇힌 기름이 밸브를 밀고 있어서 생깁니다.
잔압이 생기는 이유
- 엔진을 끈 뒤 조작레버로 압력을 빼지 않고 분리했을 때
- 분리해 둔 어태치먼트·호스가 햇볕에 달궈져 안의 기름이 팽창했을 때 (열팽창)
- 어태치먼트를 내려놓을 때 실린더에 하중이 걸린 채 분리했을 때
- 리턴(탱크) 라인 배압이 높은 상태에서 분리했을 때
절대 하지 마세요
망치로 밸브 끝을 두드리거나, 피팅을 풀어 압력을 빼거나, 손으로 새는 기름을 막지 마세요. 고압 유압유는 피부를 뚫고 들어가는 '고압 주입 손상'을 일으킬 수 있습니다. 보안경·장갑을 착용하세요.
기본 해결 순서
- 장비 쪽 압력 빼기엔진 정지 → 시동키 ON(필요 시) → 어태치먼트 조작레버·페달을 여러 번 움직여 회로 압력을 뺍니다. 정확한 방법은 장비 매뉴얼의 '유압 잔압 제거' 절차를 따르세요.
- 어태치먼트 쪽 열 식히기햇볕에 달궈진 호스·어태치먼트는 그늘에서 식히면 잔압이 줄어듭니다.
- 잔압 대응형 카플러로 교체자주 문제가 되면 잔압 상태에서도 연결할 수 있게 설계된 카플러를 쓰는 것이 근본 해결입니다 (아래 표).
- 전용 압력해제 구성 사용테스트 포인트(압력 측정구)를 달아 두면 전용 호스·게이지로 압력을 확인하면서 작업할 수 있습니다. 구성은 장비·라인마다 다르므로 상담 후 적용하세요.
잔압 대응 — 확인된 제품 정보
| 제품 | 잔압 관련 제조사 표기 | 비고 |
|---|---|---|
| CEJN TLX (트위스트록) | 잔압 상태 연결: 작업자 힘 범위 내에서 가능 / 잔압 상태 분리: 허용 | 별도 잔압제거 밸브가 내장된 방식은 아님. 잔압이 높으면 연결이 어려울 수 있음 |
| CEJN BLX (베이어넷) | 접이식 레버로 잔압이 있어도 연결 가능, 잔압이 높으면 레버에 파이프를 끼워 지렛대 연장 | 공구 불필요, 한 손 조작 |
| CEJN Snap-Check 358 (테스트 포인트) | 장비 가동 중 최대 300 bar까지 연결 가능 | 압력 측정용 — 최대 사용압력 600 bar |
| CEJN Press-Check 359 (테스트 포인트) | 압력 점검·에어빼기용 나사식 테스트 니플 | 최대 630 bar, ISO 15171-2 |

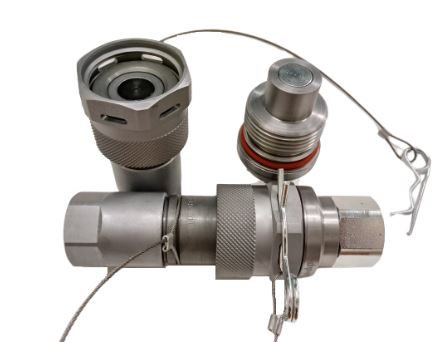

| DNP 스크류 플랫페이스 (SPL 등) | 잔압 상태에서 연결·분리 가능한 잔압 대응 구조 (KNGS 취급 카탈로그 기준) | DNP는 나사식 플랫페이스 라인에서 '회로에 잔압이 있어도 연결 가능'한 설계를 공개해 왔음 |
표를 좌우로 밀어서 보세요
잔압 대응 범위(몇 bar까지)는 제품·사이즈마다 다릅니다. 구매 전 품번 기준으로 확인해 드립니다.
관련 상품: 유압 카플러·오토독
05

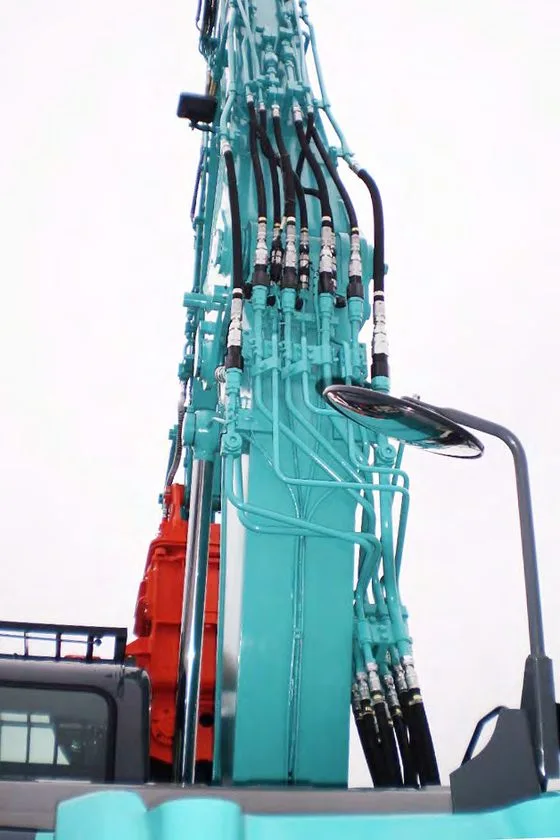

굴삭기 어태치먼트 유압라인 연결 실무
브레이커·크러셔·틸트로테이터는 진동과 순간 압력(서지)이 커서 카플러 고장이 잦은 자리입니다. 연결 전 아래 순서를 지키면 누유·체결불량의 대부분을 막을 수 있습니다.
어태치먼트별 연결 포인트
| 어태치먼트 | 라인 구성(일반적) | 카플러 선택 포인트 |
|---|---|---|
| 유압 브레이커 (함마) | 공급(P) + 리턴(T) 2라인 | 맥동·서지가 가장 큼 → 플랫페이스 + 스크류·트위스트·베이어넷 체결, 고압 여유. 리턴 라인은 장비 매뉴얼에 따라 탱크 직결 여부 확인 |
| 크러셔 · 압쇄기 · 집게(그래플) | 개·폐 2라인 (+ 회전 기능이 있으면 회전 2라인) | 라인이 많아 오결합 주의 → 색깔 캡·라벨, 라인별 다른 사이즈로 실수 방지 |
| 틸트로테이터 | 공급·리턴 + 드레인 등 여러 라인 + 전기 신호 | 제조사 지정 규격을 따르는 경우가 많음. 자동 퀵커플러 시스템과 함께 쓰이기도 하므로 시스템 구성부터 확인 |
| 오거 · 콤팩터 등 | 공급·리턴 2라인 (드레인 포함 모델 있음) | 드레인 라인은 저압이므로 별도 사이즈·규격 확인 |
표를 좌우로 밀어서 보세요
라인 구성은 제조사·모델마다 다릅니다. 어태치먼트 명판과 매뉴얼을 기준으로 하세요.
연결 순서
- 평지·엔진정지어태치먼트를 땅에 내려놓고 엔진을 끈 뒤 잔압을 뺍니다.
- 닦기소켓·니플 끝면의 흙·기름을 깨끗한 걸레로 닦습니다. 플랫페이스형은 닦기만 해도 오염 유입이 크게 줄어듭니다.
- 라인 확인공급(P)·리턴(T)을 바꿔 꽂지 않도록 라벨·색캡으로 확인합니다.
- 완전 체결스크류식은 끝까지 손으로 돌려 잠그고, 트위스트·베이어넷식은 잠금 위치까지 확실히 돌립니다. 반쯤 걸린 상태가 누유·파손의 가장 흔한 원인입니다.
- 시운전 점검저속으로 작동해 보며 연결부 누유를 확인합니다. 손이 아닌 종이·판지로 확인하세요.
- 보관분리 후에는 더스트캡을 반드시 씌우고, 호스를 햇볕에 두지 않습니다(잔압 예방).
톤급별 사이즈 참고 — KNGS DNP 판매 기준
| 장비 톤급(예시) | 참고 사이즈 |
|---|---|
| ~5톤 (02·03급) | DNP PL03 계열 |
| 13톤 (06급) | DNP PL06 계열 |
| 20톤 (08급) | DNP SPL08 / SPL10 |
| 30톤 (10급) | DNP SPL12 |
KNGS 판매 경험 기준의 참고값입니다. 같은 톤급이라도 어태치먼트 유량·장비 배관 사이즈에 따라 달라지므로 기존 카플러 규격을 우선 확인하세요.
기구식 퀵커플러와 헷갈리지 마세요
버킷·브레이커를 바꿔 끼우는 '굴삭기 퀵커플러(오토독·퀵히치)'는 어태치먼트를 붙잡는 기계 장치입니다. 이 가이드의 '퀵카플러'는 그 안을 지나가는 유압 호스를 잇는 연결구입니다.
관련 상품: 유압 카플러·오토독
06
에어카플러 타입과 호환
에어카플러는 나라·업계마다 니플(플러그) 모양이 달라 '보기엔 비슷한데 안 꽂히는' 일이 가장 많습니다. 니플 모양만 맞으면 브랜드가 달라도 꽂힙니다.
에어 니플 프로파일 호환표 (CEJN 니플 식별 가이드 기준)
| 프로파일(통칭) | 호칭 지름 | CEJN 시리즈 | 관련 규격 | 주 사용 지역 |
|---|---|---|---|---|
| 아시아/일본식 (Asian standard) | 7.5 mm | 315 · eSafe 315 | — | 아시아, 브라질 |
| 유럽 표준 (CEJN Eurostandard) | 7.4 mm | eSafe 320 (스틸) · 326 (SUS316) | — | 유럽·미주·중국·호주 등 |
| 유럽 표준 대유량 | 10.4 mm | eSafe 410 · 416 | — | 유럽·미주·중국·호주 등 |
| ISO 6150 B (미국 Industrial) | 5.3 mm | eSafe 310 · 316 | A-A 59439, MIL-C-4109F | 미국, 노르웨이, 프랑스 |
| ISO 6150 B 대유량 | 8.2 mm / 11 mm | eSafe 430 / 550 | A-A 59439, MIL-C-4109F | 미국, 노르웨이, 프랑스 |
| ISO 6150 C | 5.5 / 8 / 11 mm | eSafe 291 / 381 / 471 | — | 프랑스 |
| ARO 210 | 5.5 mm | eSafe 300 · 301 | — | 멕시코, 이탈리아 |
표를 좌우로 밀어서 보세요
출처: CEJN Compressed air nipple identification guide. 같은 지름 숫자라도 프로파일이 다르면 호환되지 않습니다(예: 일본식 7.5 mm ↔ 유럽 7.4 mm).
국내 현장 용어 정리
| 현장에서 부르는 말 | 가리키는 것 | 확인된 사항 |
|---|---|---|
| 하이카플러 · 원터치 에어카플러 | 일본 니토코키(Nitto Kohki) 'Hi Cupla' 방식 및 호환품 | Hi Cupla 20·30·40 = 나사 Rc1/4·Rc3/8·Rc1/2 (수나사 소켓 SM 기준), 사용압력 1.5 MPa(15 bar)급. 끝 글자 S=소켓(암), P=플러그(수), H=호스용, M=수나사, F=암나사 |
| SP카플러 | 니토코키 'SP Cupla' 방식 및 호환품 — 공기·물·유압유·약품용 양방향 차단밸브 카플러 | 니토 SP Cupla Type A 사용압력 15~75 bar(재질·사이즈별). 경남엠.테크 카탈로그는 자사 SP카플러를 ISO 7241 Series B로 표기 |
| 유럽식 · 독일식 에어카플러 | Eurostandard 7.2~7.4 mm 프로파일 | CEJN 320 계열 |
| 미국식 · 인더스트리얼 | ISO 6150 B 프로파일 (Milton M-style 등) | CEJN 310 계열 |
표를 좌우로 밀어서 보세요
eSafe(이세이프)란?
CEJN eSafe는 분리할 때 슬리브를 당기면 하류(공구 쪽) 공기를 먼저 빼고 나서 빠지는 안전 카플러입니다. 호스가 튀는 반동과 소음을 줄여 주며, 제조사는 ISO 4414 준수를 밝히고 있습니다. eSafe 제품군의 최대 사용압력은 10~70 bar(시리즈별)입니다.
호환 확인 3단계
- 지금 쓰는 니플(수) 사진을 옆에서 찍어 모양을 비교합니다.
- 니플 굵은 부분 지름을 캘리퍼스로 잽니다 (예: 7.5 mm면 일본식 가능성).
- 그래도 애매하면 니플 1개를 보내 주시거나 사진을 카카오톡/톡톡으로 보내 주세요.
관련 상품: 에어·가스 카플러 · 역화방지기·안전카플러 · 에어건·공구
07
유지관리 · 고장진단 체크리스트
카플러 고장은 대부분 '오염'과 '반쯤 체결'에서 시작됩니다. 증상별로 먼저 확인할 것을 정리했습니다.
증상별 진단
| 증상 | 주요 원인 | 조치 |
|---|---|---|
| 체결부에서 기름이 샌다 | 오링 손상·경화, 끝면 흠집, 덜 잠김 | 끝면 청소 → 완전 체결 확인 → 오링(씰) 교체. 끝면이 찍혔으면 해당 짝 교체 |
| 분리 상태에서 니플/소켓 끝이 샌다 | 밸브 시트에 이물질, 밸브 스프링·시트 손상 | 깨끗한 유압유로 세척, 이물 제거. 계속 새면 교체 |
| 안 꽂힌다 | 잔압, 규격 불일치, 이물질, 볼·슬리브 고착 | 잔압 제거(앞 장 참고) → 규격 재확인 → 청소·윤활 |
| 꽂았는데 기름이 안 간다 / 어태치먼트가 약하다 | 덜 체결되어 밸브가 다 안 열림, 사이즈가 작아 압력손실 과다 | 완전 체결 확인, 유량 대비 사이즈 재검토 |
| 카플러가 뜨겁다 | 유량 대비 사이즈 부족(압력손실 → 발열) | 한 사이즈 큰 카플러 검토 |
| 슬리브·너트가 뻑뻑하다 | 흙·녹 고착, 외부 충격으로 변형 | 세척·방청, 변형 시 교체 |
| 자주 깨지거나 빠진다 | 서지·맥동이 정격 초과, 측면 하중, 호스 꺾임 | 고압·고맥동용(스크류·트위스트) 제품으로 교체, 호스 길이·경로 조정 |
표를 좌우로 밀어서 보세요
일상 점검 (작업 전 1분)
- 더스트캡이 씌워져 있었는지, 끝면에 흙·모래가 없는지
- 체결 후 슬리브·너트가 잠금 위치까지 갔는지
- 체결부 주변에 기름 흔적(새 기름)이 없는지
- 호스가 꺾이거나 비틀린 상태로 카플러에 힘을 주고 있지 않은지
오링(씰) 교체 요령
- 같은 규격 준비제조사 씰 키트 또는 같은 재질·치수의 오링을 준비합니다. 일반 NBR, 고온은 HNBR·FKM 등 제조사 지정 재질을 쓰세요.
- 압력 제거·분리라인 압력을 빼고 카플러를 분리합니다.
- 빼기날카롭지 않은 오링 픽(플라스틱·황동)으로 홈이 긁히지 않게 빼냅니다.
- 청소홈 안의 이물질을 닦아 냅니다.
- 끼우기새 오링에 깨끗한 유압유를 살짝 바르고 비틀리지 않게 끼웁니다. 백업링이 있으면 방향을 원래대로.
- 확인체결 후 저압부터 누유를 확인합니다.
교체가 필요한 신호
끝면이 찍히거나 갈라짐, 슬리브 잠금볼이 빠지거나 헐거움, 나사부 변형, 세척 후에도 반복되는 누유는 씰만 바꿔서는 해결되지 않습니다. 소켓·니플을 함께(세트로) 교체하는 것을 권장합니다.
관련 상품: 에어·가스 카플러 · 유압 카플러·오토독 · 에어건·공구 · 초고압 카플러·호스
08
견적 요청 전 체크리스트
아래 정보를 함께 보내 주시면 한 번에 정확한 견적을 드릴 수 있습니다. 모르는 항목은 비워 두셔도 됩니다 — 사진 한 장이 가장 큰 도움이 됩니다.
필수 정보
- 용도: 유압 / 에어(공압) / 가스 / 물·냉각수
- 장비: 굴삭기 톤급·모델, 어태치먼트 종류(브레이커·크러셔 등), 또는 공구·기계명
- 압력: 최대 사용압력(bar 또는 MPa)
- 사이즈: 바디 사이즈(1/4"~1 1/2") 또는 호스 내경·유량(L/min)
- 나사: PT / PF / NPT / JIC / ORFS 등, 암·수 여부와 크기
- 필요 수량: 소켓(암)·니플(수) 각각 몇 개, 세트 여부
- 희망 브랜드: CEJN(프리미엄) / DNP(가성비) / KN / 상관없음
있으면 더 좋은 정보
- 기존 카플러 사진 (품번 각인이 보이게, 옆모습 포함)
- 체결방식 선호: 원터치(슬리브) / 스크류 / 트위스트·베이어넷
- 잔압 문제가 있는지 여부
- 더스트캡·씰키트 등 부속 필요 여부
- 납기 희망일, 세금계산서 발행 정보(사업자)
빠른 상담 채널
평일 08:30–18:00 (점심 12:00–13:00) · 전화 051-971-3360 · 이메일 jin.jung@knkorea.com · 카카오톡채널·네이버톡톡으로 사진을 보내 주시면 가장 빠릅니다.
관련 상품: 역화방지기·안전카플러 · 압력계
압력 단위 환산 계산기
숫자를 넣으면 bar · MPa · psi · kgf/cm²로 바로 바꿔 드립니다.
1 bar = 0.1 MPa ≈ 14.50 psi ≈ 1.020 kgf/cm² · 결과 칸을 누르면 값이 복사됩니다. 소수점은 반올림 표시입니다.
FAQ
자주 묻는 질문
주문어디서 구매할 수 있나요?
이 사이트에서 옵션을 고르고 바로 주문하실 수 있습니다(계좌이체·카드결제 링크·세금계산서). 네이버 스마트스토어(케이엔글로벌서비스 KNGS)와 자체몰 knkorea.kr에서도 구매할 수 있습니다. 대량·법인 구매는 장바구니에서 견적 요청을 이용해 주세요.
주문사이트에서 바로 결제가 되나요?
네. 상품 페이지에서 옵션을 고르고 '바로 구매'를 누르면 주문서로 이동합니다. 주문 즉시 주문번호가 발급되고, 결제는 계좌이체·카드결제 링크(문자 발송)·세금계산서 발행 후 이체 중에서 고르실 수 있습니다.
주문소켓(암)과 니플(수)을 따로 살 수 있나요?
네, 대부분 단품 구매가 가능합니다. 상품마다 옵션 구성이 다르므로 상품 페이지 옵션을 확인하시거나, 기존에 쓰던 쪽과 맞는 짝을 찾으시면 사진을 보내 주세요.
주문재고가 있는지 미리 확인할 수 있나요?
수입 품목은 사이즈·나사 규격에 따라 재고 상황이 다릅니다. 급하신 경우 전화(051-971-3360)나 카카오톡채널로 품명과 수량을 알려 주시면 확인해 드립니다.
배송배송비와 배송 기간은 어떻게 되나요?
이 사이트 주문은 배송비 3,500원이며 상품금액 10만원 이상은 무료입니다. 재고 품목과 주문 수입·제작 품목은 출고 시점이 다를 수 있어, 주문 확인 후 출고 일정을 안내해 드립니다. 급한 일정은 주문 전에 상담해 주세요.
배송직접 방문해서 받을 수 있나요?
방문 수령이 가능합니다. 주소는 회사소개의 '오시는 길'에 있으며, 방문 수령을 원하시면 재고 확인과 시간 조율을 위해 먼저 연락 주세요 (평일 08:30–18:00, 점심 12:00–13:00).
견적대량 구매나 OEM 납품 견적도 받을 수 있나요?
네. 어태치먼트 제조사 OEM, 렌탈사·정비업체 정기 납품 등 B2B 견적을 드립니다. 장비·압력·사이즈·나사 규격·연간 소요량을 알려 주시면 CEJN(프리미엄)과 DNP(가성비) 두 가지 안으로 비교 견적을 드릴 수 있습니다.
견적견적 요청할 때 무엇을 알려 드려야 하나요?
용도(유압·에어), 장비 톤급·모델, 최대 압력, 사이즈, 나사 규격(PT·PF·NPT 등), 수량이면 충분합니다. 모르시면 기존 카플러 사진(품번 각인이 보이게)만 보내 주셔도 됩니다. 기술가이드의 '견적 요청 전 체크리스트'를 참고하세요.
세금계산서세금계산서 발행이 되나요?
사업자 구매 시 세금계산서 발행을 요청하실 수 있습니다. 구매 채널에 따라 요청 방법이 다르므로 주문 후 사업자등록증 정보와 함께 고객센터(051-971-3360, jin.jung@knkorea.com)로 문의해 주세요.
규격PT와 PF 나사는 어떻게 구분하나요?
PT(R·BSPT)는 끝으로 갈수록 가늘어지는 테이퍼 나사로 나사 자체로 밀봉하고, PF(G·BSPP)는 굵기가 일정한 평행 나사로 오링·와셔로 밀봉합니다. 둘 다 나사산 각도는 55°입니다. 미국식 NPT는 60° 테이퍼라 PT와 섞어 쓰면 안 됩니다.
규격1/2" 카플러면 나사도 1/2"인가요?
아닐 수 있습니다. 카플러 사이즈는 보통 몸통(유로) 크기를 말하고, 끝의 나사는 다른 크기가 달린 제품도 많습니다(예: 1/2" 바디 + G3/4 나사). 주문 시 '바디 사이즈'와 '나사 규격·크기'를 따로 확인해 주세요.
규격사용압력과 파열압력은 무엇이 다른가요?
사용압력은 계속 써도 되는 최고 압력이고, 파열압력은 시험에서 터지는 압력입니다. 선택 기준은 사용압력입니다. 유압 카플러는 보통 파열압력이 사용압력의 약 4배입니다(예: CEJN TLX 1" 420 bar / 1,680 bar).
호환다른 브랜드 카플러끼리도 꽂히나요?
같은 규격(예: ISO 7241 A형끼리, 같은 에어 니플 프로파일끼리)이면 브랜드가 달라도 꽂히는 경우가 많습니다. 다만 플랫페이스·스크류 타입은 제조사 고유 형상이 있어 호환표 확인이 필요합니다. 고압 라인은 소켓·니플을 같은 브랜드 세트로 쓰는 것을 권장합니다.
호환ISO A형과 B형은 서로 맞나요?
맞지 않습니다. ISO 7241의 A 시리즈(유럽·농기계 중심)와 B 시리즈(북미 중심)는 니플 형상이 달라 섞어 쓰면 밀봉이 안 되거나 압력에서 빠질 수 있습니다.
호환에어카플러가 비슷하게 생겼는데 안 꽂혀요.
에어카플러는 일본식(7.5 mm), 유럽식(7.4 mm), 미국 ISO 6150 B(5.3 mm) 등 니플 프로파일이 여러 가지입니다. 지름 숫자가 비슷해도 모양이 다르면 맞지 않습니다. 니플 옆모습 사진이나 굵은 부분 지름을 알려 주시면 맞는 타입을 찾아 드립니다.
호환CEJN 315 에어카플러는 국내에서 쓰는 니플과 맞나요?
CEJN 315(eSafe 315 포함)는 CEJN 니플 가이드에서 '아시아 표준 7.5 mm' 프로파일로 분류됩니다. 아시아식(일본식) 니플을 쓰는 설비라면 맞을 가능성이 높지만, 정확한 확인을 위해 기존 니플 사진을 보내 주세요.
잔압굴삭기 카플러가 어제는 꽂혔는데 오늘은 안 꽂혀요.
호스 안에 갇힌 잔압(잔류압력) 때문인 경우가 대부분입니다. 엔진을 끄고 조작레버를 여러 번 움직여 압력을 빼고, 햇볕에 달궈진 호스는 식힌 뒤 다시 시도해 보세요. 망치로 두드리거나 피팅을 풀어 압력을 빼는 것은 위험하니 절대 하지 마세요.
잔압잔압이 있어도 꽂을 수 있는 카플러가 있나요?
있습니다. DNP 스크류 플랫페이스(SPL)·원터치(PL) 라인은 잔압 상태에서 연결·분리할 수 있는 구조이고, CEJN BLX는 접이식 레버로 잔압이 있어도 연결할 수 있습니다. CEJN TLX는 잔압 상태에서 작업자 힘이 허용하는 범위까지 연결할 수 있습니다. 장비·압력 조건을 알려 주시면 맞는 제품을 추천해 드립니다.
잔압CEJN과 DNP 중 무엇을 골라야 하나요?
수출용·하이엔드 장비나 다운타임 비용이 큰 현장이라면 CEJN(TLX·BLX), 잔압 문제 해결과 가격이 중요하다면 DNP(SPL·PL)를 권합니다. KNGS 견적 기준 DNP는 동급 CEJN 대비 사이즈에 따라 약 30~55% 낮습니다. 브랜드관의 비교표를 참고하세요.
A/S카플러에서 기름이 새면 수리가 되나요?
체결부 누유는 끝면 청소와 오링(씰) 교체로 해결되는 경우가 많습니다. 씰 키트 공급이 가능한 품목은 안내해 드립니다. 끝면이 찍히거나 잠금볼·슬리브가 손상된 경우에는 소켓·니플 세트 교체를 권장합니다.
A/S불량이 의심되면 어떻게 하나요?
먼저 증상 사진·영상과 사용 조건(장비, 압력, 사용 기간)을 고객센터로 보내 주세요. 장착 상태·사용 조건에 따라 처리 방법이 달라질 수 있습니다.
A/S교환·반품이 가능한가요?
교환·반품 조건은 구매하신 채널의 상품 페이지 안내를 따릅니다. 규격 착오가 걱정되시면 주문 전에 사진으로 확인받으시는 것이 가장 확실합니다. 사용(장착) 흔적이 있거나 주문 수입 품목은 제한될 수 있으니 상담해 주세요.
기타상담 가능한 시간과 연락처는요?
평일 08:30–18:00 (점심 12:00–13:00), 토·일·공휴일은 휴무입니다. 전화 051-971-3360, 팩스 051-971-1757, 이메일 jin.jung@knkorea.com, 카카오톡채널·네이버톡톡으로도 문의하실 수 있습니다.
기타카플러 말고 다른 제품도 취급하나요?
가스공구, 압력계(게이지), 밸브, 신주부속, 지하매설물 탐지기, LED 조명, 용접용품·수공구, 굴삭기 오토독, 유압토크렌치 등을 함께 취급합니다. 필요한 품목을 견적 바구니에 담아 한 번에 문의하셔도 됩니다.
BLOG
KNGS 블로그 기술 자료
제품 사용법과 현장 사례를 사진과 함께 더 자세히 정리한 글입니다. 네이버 블로그로 이동합니다.
